BAV70二极管的特点和二极管3个知识点

发布时间:2021.08.10
信息摘要:
BAV70二极管的特点是体积小、开关速度快、可靠性高,应用在信号频率高的电路单向导通隔离、电脑板、通信、电视电路和工业控制电路,深圳市弗瑞鑫电子16年专注二三极管一线品牌代理,恒温恒湿仓库1000平方,库存充足,免费送样,提供1对1的技术指导,今天弗瑞鑫小编就简单介绍一下二极管的五个知识点。
0

       BAV70二极管的特点是体积小、开关速度快、可靠性高,应用在信号频率高的电路单向导通隔离、电脑板、通信、电视电路和工业控制电路,深圳市弗瑞鑫电子16年专注二三极管一线品牌代理,恒温恒湿仓库1000平方,库存充足,免费送样,提供1对1的技术指导,今天弗瑞鑫小编就简单介绍一下二极管的五个知识点。

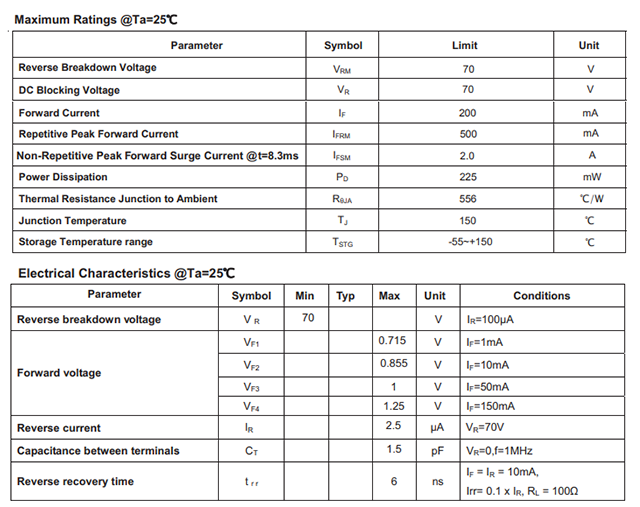

BAV70二极管


1. BAV70二极管导通时的瞬态过程如何?

       对 BAV70二极管的瞬态过程,一般比较关注的是反向恢复特性。但实际上二极管从反偏转到正导通的过程中也有值得注意的地方。当二极管刚导通时,正压降先升至最高,然后再降至稳态值。随着 di/dt的增大,这个最大值也随之增加。即BAV70二极管的带导通瞬间产生正向尖峰电压,且电压要大于稳态电压。

2. BAV70二极管寄生电感和RCD钳位电路中二极管慢管快管的选择

       BAV70二极管的寄生电感主要是由引线引起的,并可视为串联在BAV70二极管上的电感。RCD电路常用于需要钳位的场合。有文献认为应采用慢恢复管,理由是慢恢复管因其逆恢复时间较长,因此,为了降低钳位电路的损耗,在二极管反向恢复过程中钳位电容器就会把一部分能量反馈给电路。这款产品仅适用于小电流,低 di/dt的场合。但是,不适合在钳位电路中使用高 di/dt等大电流输出电源次级钳位电路。由于慢恢复管在导通过程中会产生很高的导通压降尖峰,造成钳位电容上的电压虽然很低,但无法钳住尖峰电压。

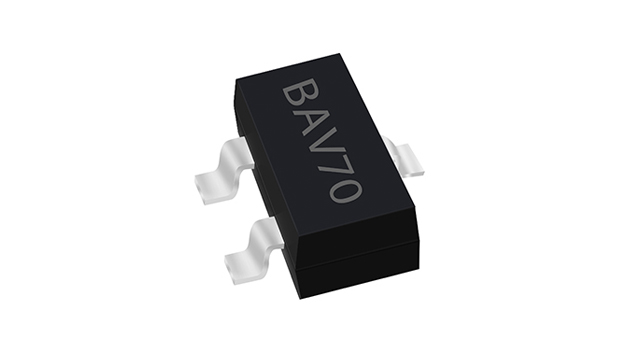

BAV70二极管


3.二极管是否适合并联?

       硅BAV70二极管当温度升高时导通压降下降时,是不适合并联的,但现在许多二极管都将两个单管封装在一起,温升相对均匀,有利于并联。但碳化硅就不一样了,它的压降随着温度升高而升高,理论上是适合并联的。

       以上就是弗瑞鑫小编对BAV70开关二极管的特点和知识点的理解,如果需要了解更多二三极管咨询后需要BAV70开关二极管规格书,可联系我们。
