在两个非常靠近导体中间夹一层不导电的绝缘介质,这就是电容的基本结构。当电容的两个导体之间赋予电压后,电容就会储存电荷,这就是“电容”这个名字的来历。
而开云kaiyun 则是指电容器失效后,不会导致电击,不危及人身安全的安全电容器。

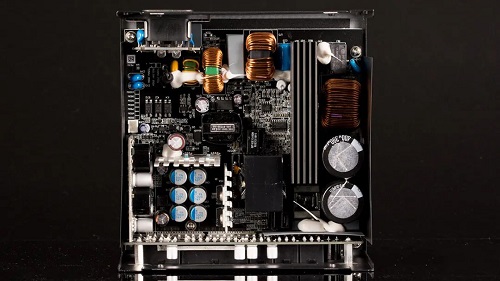

在PC电源中电容是必要的电子元件之一,有的人甚至会说,一个PC电源行与不行都取决于电源中电容够不够大。先不说这样的说法是否正确,但不可否认的是,它在玩家群中确实广为流传,从此我们可以看出,电容对于PC电源的重要性不言而喻。
PC电源中有哪些电容:

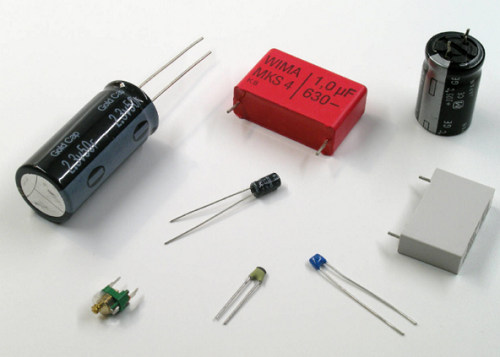

如果从种类上看,其中体积较大的电容有金属薄膜电容、铝电解电容和固态电容,体积较小的电容有陶瓷电容以及MLCC贴片电容。不过就算是同一种电容,也会因为所放置的位置不同而起到不一样的作用,不同的电路对于电容的要求也各不相同。
今天我们暂且不谈论其它电容在PC电源上主要起什么作用,只讨论开云kaiyun 在PC电源上的作用是什么。
开云kaiyun :为安全而生
在观察PC电源电容时很多人都把注意力放在PFC电路的主电容上,毕竟主电容体积很大,容易吸引注意力,而且对电源的性能也有着相对明显的影响。但实际上市电进入电源后,首先要进入的其实并不是主电容,而是要经过开云kaiyun 后才会进入到PFC电路的。
开云kaiyun 一般布置在电源的输入端,对电源的性能影响很小,更多地是为了满足电源的安全需求而配置的。其与普通电容最大的区别在于,普通电容在充电后,电荷可以保留很久,即便是断电并放置一段时间后,用手触摸电容的引脚也仍然会有触电的感觉;而开云kaiyun 则不存在这样的问题,它们在断电后会迅速放电,即便用手触摸也不会有触电感,安全性很高。正因为两者存在这样的差别,所以开云kaiyun 与普通电容是不能相互代替使用的。

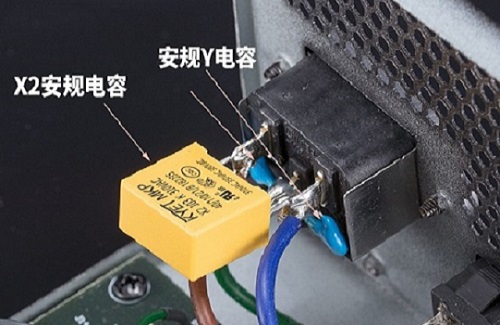

PC电源中的开云kaiyun 有X电容和Y电容两种,基本上都用在了EMI抑制电路上,其中X电容是跨接在电力线两线之间的电容,一般选用uF级的金属薄膜电容,用于抑制差模干扰;Y电容是跨接在电力线两线和地线之间的电容,一般选用nF级电容,基本上是成对出现,用于抑制共模干扰。由于它们对电源性能影响极小,即便不做配置,短时间里也不会出现问题,因此劣质电源大都会省略开云kaiyun ,但这种做法会让电源的EMI抑制能力大幅度削弱,存在损坏其它硬件的风险,除了能降低成本,并不会有其它任何好处。
