X/Y开云kaiyun 的基础知识以及作用介绍，赶紧来看看!

　　说起开云kaiyun ，相信大家都有所了解了。开云kaiyun 是一种安全性极高的电容，即使电容器失效之后，也不会造成人身安全。开云kaiyun 主要包含X开云kaiyun 和Y开云kaiyun 。今天弗瑞鑫小编就来为大家详细讲解一下X/Y开云kaiyun 的基础知识以及具体的作用。

　　一、X/Y开云kaiyun 的基础知识

　　根据IEC60384-14，电容器分为X电容器和Y电容器：

　　1. X电容是指跨于L-N之间的电容器;

　　2. Y电容是指跨于L-G/N-G之间的电容器;

　　(L=Line， N=Neutral， G=Ground)

　　X电容底下又分为X1， X2， X3，主要差别在于：

　　1. X1耐高压大于2.5 kV， 小于等于4 kV;

　　2. X2耐高压小于等于2.5 kV;

　　3. X3耐高压小于等于1.2 kV

　　Y电容底下又分为Y1， Y2， Y3，Y4， 主要差别在于： (耐直流电压等级)

　　1. Y1耐高压大于8 kV;

　　2. Y2耐高压大于5 kV;

　　3. Y3耐高压 n/a

　　4. Y4耐高压大于2.5 kV

　　通常情况下，我们需要三个安全的电容器，来抑制交流电源输入端EMI的传导干扰。交流电源输入分为三个端子：火线(L)、零线(N)和地线(G)。

      Y电容是火线与地线、零线与地线并联的电容。

　　这两个Y电容器的连接位置非常关键，必须符合相关安全标准，防止电子设备泄漏或外壳带电，从而造成人身安全隐患。它们都是安全电容器，所以电容器值不能太大，耐压性必须更高。一般来说，在亚热带工作的机器要求地漏电流不得超过0.7mA;在温带机上工作，要求地漏电流不能超过0.35mA。因此，Y电容器的总容量一般不能超过4700PF(472)。

      X电容是火线与零线抑制并联的电容。

　　X电容的连接位置也比较关键，和Y电容一样，也需要符合相关的安全标准。X电容器也是安全电容器之一。根据实际需要，X电容器的容量可以大于Y电容器，但此时X电容器两端必须并联一个安全电阻，防止拔插电源线时，电源线插头因电容器的充放电过程长时间带电。根据安全标准，当正在工作的机器电源线被拔出时，电源线插头两端的带电电压(或地电位)必须小于高原额定工作电压的30%。

　   二、X/Y开云kaiyun 的作用

       X开云kaiyun 和Y开云kaiyun 主要在电路当中起到电源滤波的作用，分别对共模、差模干扰起滤波作用。

　   X电容是跨接在电力线两线(L-N)之间的电容，一般选用金属薄膜电容;Y电容是分别跨接在电力线两线和地之间(L-E，N-E)的电容，一般是成对出现。基于漏电流的限制，Y电容值不能太大，一般X电容是uF级，Y电容是nF级。X电容抑制差模干扰，Y电容抑制共模干扰。

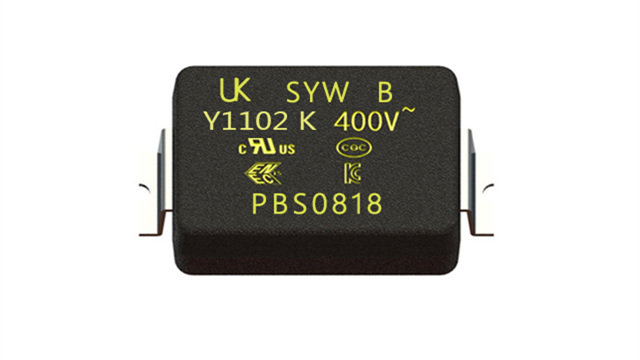

　　Y电容作为安全电容器之一，需要取得安全检测机构的认证。Y电容器的外观主要是橙色或蓝色，通常标有安全认证标志(如UL、CSA等标志)和耐压AC250V或AC275V字样。但其真正的DC耐压高达5000V以上。必须强调的是，Y电容器不得随意使用标称为耐压AC250V或DC400V的普通电容器来取代。

　　X电容器作为安全电容器之一，还需要获得安全检测机构的认证。X电容器一般标有安全认证标志和耐压AC250V或AC275V字样，但真正的DC耐压高达2000V以上。使用时，不要使用标称耐压AC250V或DC400V的普通电容器。

　　一般来说，X电容器主要选择耐纹波电流相对较大的聚酯薄膜电容器。这种类型的电容器体积较大，但允许瞬时充放电的电流也很大，其内阻相应较小。普通电容纹波电流指标很低，动态内阻较高。用普通电容器代替X电容器，除了电容器耐压性不能满足标准外，纹波电流指标也难以满足要求。
