保险丝原理和构造介绍!
发布时间:2023-02-19 10:50
信息摘要:
一百多年前由爱迪生发明的保险丝用于保护当时昂贵的白炽灯,随着时代的发展,保险丝保护电力设备不受过电流过热的伤害,避免电子设备因内部故障所引起的严重伤害。


  一百多年前由爱迪生发明的保险丝用于保护当时昂贵的白炽灯,随着时代的发展,保险丝保护电力设备不受过电流过热的伤害,避免电子设备因内部故障所引起的严重伤害。往下阅读与小编一起了解保险丝的原理和构造。


保险丝原理


  当电流经过电路时,因导体存在一定的电阻,所以导体将会发热。且发热量遵循一个发热公式:Q=0.24I2RT;其中Q是发热量,0.24是一个常数,I是流过导体的电流,R是导体的电阻,T是电流流过导体的时间;依此公式我们不难看出保险丝的简单的工作原理了。


  当制作保险丝的材料及其形状确定了,它的电阻值就确定了。当电流流过它时,它就会发热,随着时间的增加其发热量也在增加。电流与电阻的大小确定了产生热量的速度,保险丝的构造与其安装的状况确定了热量耗散的速度,若产生热量的速度小于热量耗散的速度时,保险丝是不会熔断的。


  若产生热量的速度等于热量耗散的速度时,在相当长的时间内它也不会熔断。若产生热量的速度大于热量耗散的速度时,那么产生的热量就会越来越多。又因为它有一定比热及质量,其热量的增加就表现在温度的升高上,当温度升高到保险丝的熔点以上时保险丝就发生了熔断。这就是保险丝的工作原理。

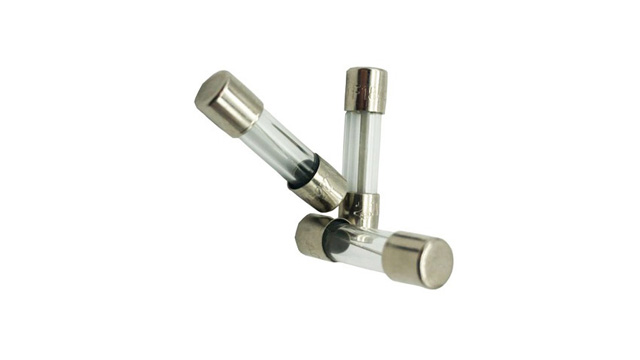

保险丝的构造:


一般保险丝由三个部分组成:


保险丝

  一是熔体部分,它是保险丝的核心,熔断时起到切断电流的作用,同一类、同一规格保险丝的熔体,材质要相同、几何尺寸要相同、电阻值尽可能地小且要一致,最重要的是熔断特性要一致;


  二是电极部分,通常有两个,它是熔体与电路联接的重要部件,它必须有良好的导电性,不应产生明显的安装接触电阻;


  三是支架部分,保险丝的熔体一般都纤细柔软的,支架的作用就是将熔体固定并使三个部分成为刚性的整体便于安装、使用,它必须有良好的机械强度、绝缘性、耐热性和阻燃性,在使用中不应产生断裂、变形、燃烧及短路等现象;


  电力电路及大功率设备所使用的保险丝,不仅有一般保险丝的三个部分,而且还有灭弧装置,因为这类保险丝所保护的电路不仅工作电流较大,而且当熔体发生熔断时其两端的电压也很高,往往会出现熔体已熔化(熔断)甚至已汽化,但是电流并没有切断,其原因就是在熔断的一瞬间在电压及电流的作用下,保险丝的两电极之间发生拉弧现象。这个灭弧装置必须有很强的绝缘性与很好的导热性,且呈负电性。石英砂就是常用的灭弧材料。
