【电解电容器封装的变化二】：插件电解电容的不同固定方式

       回顾上期，我们主要讲小型插件电解电容因为日本人采用同侧引线测试的方式，降低了生产成本，同时随着科技的进步，插件电解电容也开始越来越小型化，本期我们主要讲大容量插件电解电容的固定方式的变化。

      大电容量插件电解电容器，如果只靠两根引线固定肯定不行，需要更坚固的方法。早期的大电容量电解电容器采用焊片式和夹子式固定。但是对于现在的晶体管和集成电路电子线路，这样的安装方式就不在适合，需要更简单的安装方式。最好直接焊接在电路板上，用焊接的管脚固定电解电容器，那这就需要坚固的管脚。

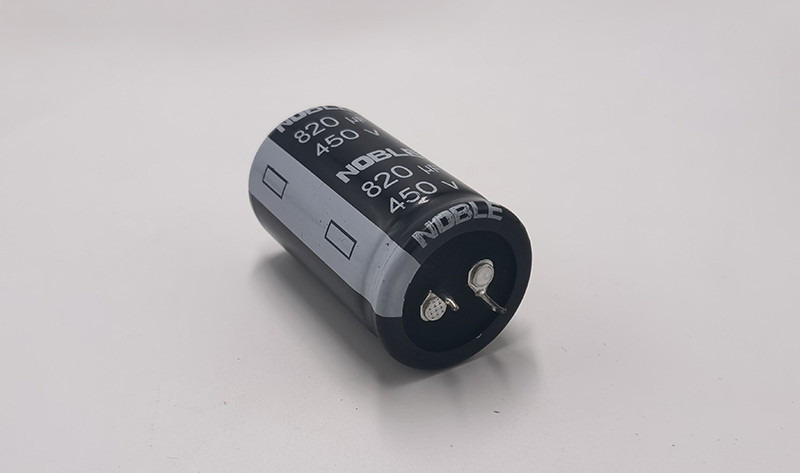

      这种用坚固管脚的电解电容，最常见的就是现在的牛角电解电容器。电解电容器的引线是同一侧较厚的管脚，为了在峰值焊接条件下牢固固定在电路板上，管脚弯曲，以免在电路板焊孔中脱落。这种管脚很像牛角，所以叫牛角电解电容器。体积较大时，两只管脚的机械强度不够，需要用四只管脚甚至五只脚固定。

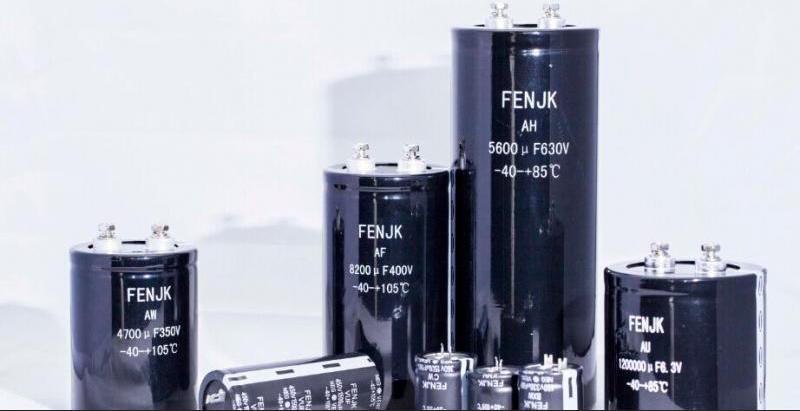

      当然，除四脚插件电解电容器外，近年来又有新型的插件电解电容器出现，这种插入式电容器的机械强度远远大于插脚，并且两个插脚呈90°垂直方向安装，可获得比四插脚更牢固的安装强度。随着电容量的不断增加，当牛角电解电容器的管脚无法可靠地固定电解电容器时，就需要更坚固、更大电流的封装形式，即螺栓电解电容器。螺栓电解电容器的固定通常不适用于电极螺栓，而是使用夹子，因此著名的额电解电容器制造商将夹子与电解电容器一起销售。

      电解质电容的封装也决定了电解电容能够承受的容量。如引线型电解电容，每一电极只有一根导针。与“牛角”型电解电容相比，每一个电极至少有两个引导条，螺栓式电解电容根据流过的电流，每一个电极都可以有更多的导流条。

      显然，当每根电极只有一根电极时，相应的载流容量就相对最小；“牛角”型电解电容至少有两个导流条，载流能力一定比只有一根导流棒大，而且更多的导流条会成倍地增加载流能力。可以相信，如果将来的插件电解电容器需要更高的载流能力，必然会出现具有更高载流能力的电极导流方式和全新的封装形式。
