电容器滤波的原理是什么

发布时间:2022-07-19 14:21
信息摘要:
电容器的特点就是:对直流电表现出的阻抗极大,相当于不通。对交流电,频率越高阻抗越小。利用电容器的这个特点,我们就可以把混杂在直流电里的交流成分过滤出来,所以叫“滤波”。

电容器的特点就是:对直流电表现出的阻抗极大,相当于不通。对交流电,频率越高阻抗越小。利用电容器的这个特点,我们就可以把混杂在直流电里的交流成分过滤出来,所以叫“滤波”。经过滤波,交流成分都经过电容器回到电源去了,电容器两侧剩下的就是没有波动的纯直流电了。利用同样的原理,我们可以通过电容器筛选出交流信号,把直流成分去掉,这一作用被称为“耦合”。还可以利用电容器和电阻构成充放电时间电路,还可以利用电容器和电感组成谐振电路,等等。

1632895396595 - 副本

滤波电容

接在直流电源的正、负极之间,以滤除直流电源中不需要的交流成分,使直流电变平滑。一般采用大容量的电解电容器或钽电容,也可以在电路中同时并接其他类型的小容量电容以滤除高频交流电。

电容滤波原理

交流电经过整流后输出的直流电并不稳定,任然存在较大的脉动电压,这种不平稳的直流电会造成元件的使用寿命。大多数电子设备都是依赖平稳的直流电,因此需要在整流电路之后还需加滤波电路,来过滤掉不平稳直流电中的交流成分,最终才能得到较平滑的直流输出电压。

滤波就离不开电容或电感,因为它们都有能量存储功能,滤波就是利用它们这种功能来实现的。

o4YBAF2nzwqAC8rqAAKLD87gc6A353

如图,当u2电压为正半周期时,二极管V导通。此时,u2不仅对负载RL供电,还对电容C充电。二极管的压降很小,可以忽略不计再进行分析。因为电容电压UC是紧跟着u2电压以正弦规律升之u2的最大值,然后u2又继续以正弦规律下降。由于电容C一直在充电,当u2继续以正弦规律下降时,此时电容C的电压UC值大于u2,即UC>u2。此刻二极管V不在是导通状态,而是截止状态了。二极管V截止,RL的电源不在是u2提供,而是来自电容C放电。电容对负载RL以指数规律进行放电。当UC放电的电压小于u2,二极管V又导通,电容又开始充电。就这样循环下去,电容C周而复始的进行着充电和放电两个过程,使输出脉动电压减小。

电容的放电快与慢跟时间系数有关,时间系数等于RL×C。时间系数越大,说明电容放电时间就越久,那么输出电压就越平稳,从而平均值也越高了。想获得输出平稳电压,在负载唯一的情况下,从电容入手。选择体积小且容量大的电容,这样时间系数增大,那么输出电压就平稳了。






热品推荐

特锐祥贴片陶瓷Y5U561M开云kaiyun

 厂家直售

特锐祥贴片陶瓷Y5U561M开云kaiyun  厂家直售

产品类型:Y2电容 产品型号:Y2 561M/250V 产品描述:SMD-Y2-Y5U561M/AC250V 封装:4.3*3.5*2.2 品牌:特锐祥 封装/外壳:塑料封装 L 管脚贴片 产品应用:主要用于家用电器、充电器 规格书下载
插件固态电容1000UF 6.3V 8* 8 免费拿样

插件固态电容1000UF 6.3V 8* 8 免费拿样

产品系列:固态电容 产品型号:1000UF 6.3V 8*8 产品描述:6.3V 8*8 品牌:FRX 产品应用:通用DC-DC调节器
长寿命弯脚 400V120UF  高品质电解电容供应

长寿命弯脚 400V120UF  高品质电解电容供应

产品系列:电解电容 产品型号:长寿命电解电容 产品描述:尺寸可定制 400uF 120V 封装:铝电解 品牌:NOBLE 产品应用:家用电器
X2开云kaiyun

 335K/AC275V 脚距10mm电容

X2开云kaiyun  335K/AC275V 脚距10mm电容

产品类型:X电容 产品型号:X2 335K/AC275V   本体宽度:13mm 本体脚距:10mm 本体厚度:8mm 品牌:特锐祥 封装/外壳:塑料封装 L 管脚贴片 产品应用:家用电器 规格书下载
8N65高压mos管 场效应管SMF8N65

8N65高压mos管 场效应管SMF8N65

产品类型:场效应管 产品型号:SMF8N65 产品描述:8A 650V TO-220F塑封 封装:TO-220F 品牌:FRX 产品应用:高压NPN型MOS管,高频开关电源,高速功率开关应用。应用于电源开关、LED照明等 规格书下载
天电TD356C(T1)-G光耦代替亿光EL357C

天电TD356C(T1)-G光耦代替亿光EL357C

产品类型:光耦 产品型号:TD356C(T1)-G 运转方式:代替亿光EL357C 封装:SOP-4 品牌:天电 产品应用:主要用于手机充电器、电源适配器、LED电源等。 规格书下载
MSB40M整流桥堆  4A软桥厂家

MSB40M整流桥堆  4A软桥厂家

产品类型:桥堆、软桥 产品型号:MSB40M 产品描述:4A 1000V MSB407 MSB 封装:MSB 品牌:新邦微XBW 产品应用:主要用于手机充电器、电源适配器、LED电源等。 规格书下载
特锐祥正品 插件陶瓷Y5P151K 250V电容

特锐祥正品 插件陶瓷Y5P151K 250V电容

产品类型:Y2电容 产品型号:Y2 471M/250V 产品描述:SMD-Y2-Y5U471M/AC250V 封装:4.3*3.5*2.2 品牌:特锐祥 封装/外壳:塑料封装 L 管脚贴片 产品应用:主要用于家用电器、充电器 规格书下载

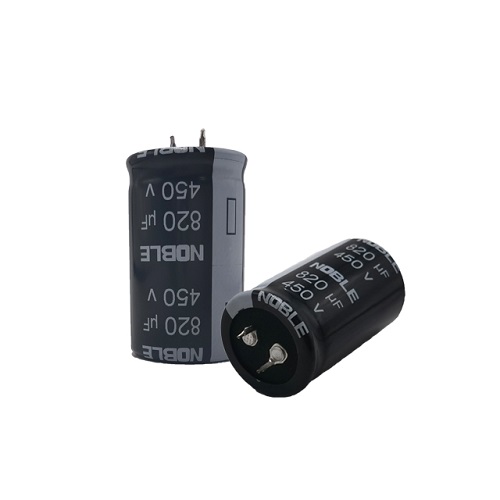

全新原装牛角型820uf 450V硬脚电解电容
