电子电器中常用二极管的识别和检测方法有哪些?

发布时间:2021.12.08
信息摘要:
二极管在电子电器中是经常要用到的,但是因为种类很多,对于初学者来说,辨别起来比较麻烦,今天小编就主要来讲一讲普通二极管(肖特基二极管、整流二极管、开关二极管、暂态抑制二极管)的识别和检测方法。

       二极管在电子电器中是经常要用到的,但是因为种类很多,对于初学者来说,辨别起来比较麻烦,今天小编就主要来讲一讲普通二极管(肖特基二极管、整流二极管、开关二极管、暂态抑制二极管)的识别和检测方法。

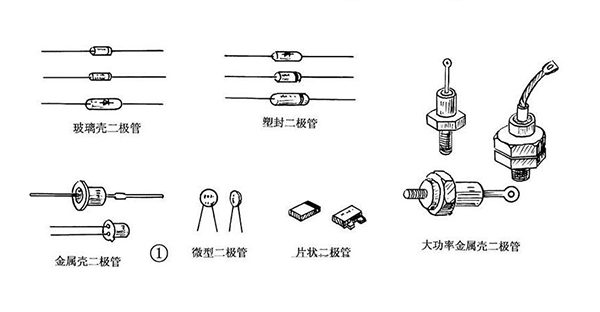

普通二极管

        二极管的电路符号,三角形的一头是正的,而短杠的一头是负的。鉴于二极管具备单向导电的特点,在电源电路中,电流只可以从负极流出,正极流入。在二极管符号旁的"+"-"极性是为了方便更快捷的识别正负极加上去的,实际上在绘制电路图时一般都没有加注。当看到电路图的时候,初学者们通常认为普通二极管的符号哪边是正极,哪边是负极,这个时候可以将二极管的符号看作是一个口大下边小漏斗,水只可以从漏斗大口入、从小口出流的电流,电流是由负极出、正极入,这样就能快速的记忆了。

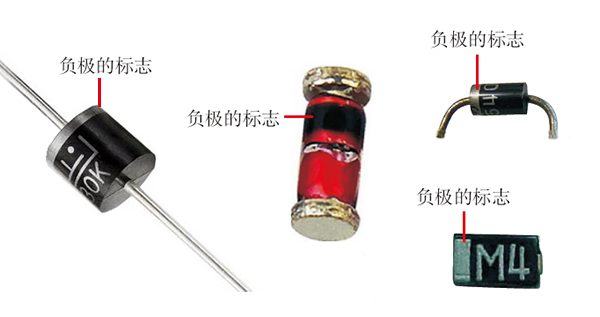

       二极管表面比较简单,只标注了型号和极性,不会像电阻、电容、电感那样标明其主要参数,并根据二极管外壳标记,可区分两个管脚的正负极性。国内生产的二极管一般是在电路板上印有电路板符号,而另某些二极管则在负极一头印上一道色环当做负极标记。二极管的正、负极可以通过针脚长度来辨别,长脚为正,短脚为负;还有发光二极管大多数全是用透明树脂封装,管芯下边有一浅圆盘,观察内部的金属片的尺寸,通常是以金属片的大端针为负数。

普通二极管

二极管的检测方法,利用其单向传导特点,可以用万用表来检测。

       指针式万用表R×100Ω或R×1kΩ挡的情况下,在二极管的两端接上一根红色和黑色的表笔,以检测电阻值;红色和黑色的表笔对换,再检测一个电阻值。如果多次检测的电阻值有非常大的区别,表明这一次二极管具备很好的单向导电性,且电阻值较大时,该次红笔所接的是二极管正极;若多次测出的电阻值差距较小,表明该次二极管已丧失单向导电性;

普通二极管

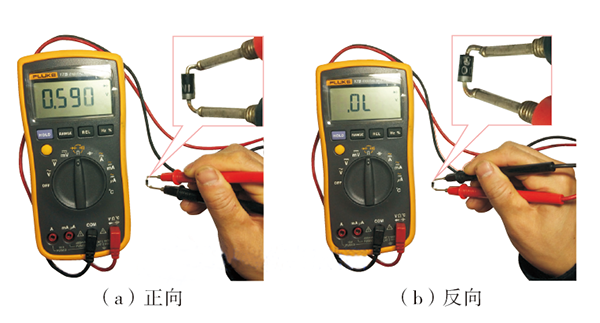

       一般数字万用表都配有专门用于检测二极管的隔板,能检测管径的优劣,第一,将万用表的挡位选择开关旋到测二极管,把红表笔插入“V/Ω”接孔,黑表笔连上“COM”接孔。分别用两支笔接触二极管的两个电极,如果出现溢出符号'0L'或'1',表明二极管在反向截止状态,这时黑表笔接的是二极管正极,红表笔接的是二极管负极。相反,若显示某一电压值(正常硅管为0.500~0.700V,锗管为0.150~0.300V),则二极管处于正导通状态,当黑表笔接的是负极,而红表笔接的是二极管正极,二极管负极若两个检测值均为"0L"或"1",则表明二极管断路。若二次检测值均为零或极小,则表明二极管短路或漏电损坏。

       电子电器中常用二极管的识别和检测方法就讲到这了,想要了解更多二三极管等半导体的应用、选型知识介绍,可做收藏点击咨询服务详询,为您带来更多的电子元器件行业资讯。
