光耦的CTR值是什么?光耦有哪些分类!
发布时间:2022-12-27 09:50
信息摘要:
光耦的全称是光耦合器,英文名称为:opticalcoupler,英文缩写为OC,也称为光电隔离器,简称光耦。技术参数主要包括发光二极管正向压降VF、正向电流IF、电流传输比CTR、输入级和输出级之间的绝缘电阻、集电极-发射器反向击穿电压V(BR)CEO、集电极-发射器饱和压降VCE(SAT)。此外,上升时间、下降时间、延迟时间和存储时间等参数。

光耦的全称是光耦合器,英文名称为:opticalcoupler,英文缩写为OC,也称为光电隔离器,简称光耦。技术参数主要包括发光二极管正向压降VF、正向电流IF、电流传输比CTR、输入级和输出级之间的绝缘电阻、集电极-发射器反向击穿电压V(BR)CEO、集电极-发射器饱和压降VCE(SAT)。此外,上升时间、下降时间、延迟时间和存储时间等参数。


  光耦合器是一种隔离传输装置。当原始边缘给定信号时,辅助边缘电路将输出隔离信号。光耦合器的隔离很容易理解,这里就不讨论了。

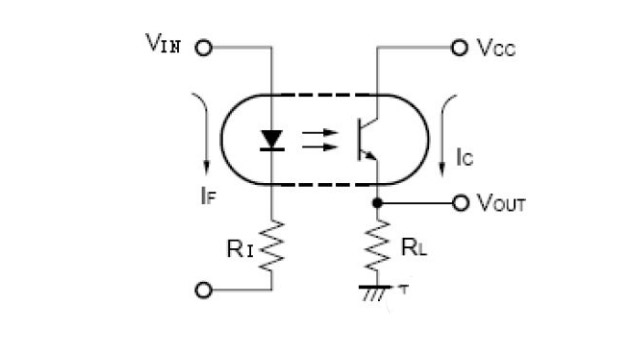

  用一个简单的图来说明光耦合器的工作:


光耦

  在原始边缘输入信号Vin,在发光二极管和Ri上应用发光二极管来产生光耦合器的输入电流IfIf驱动发光二极管,使辅助边缘的光敏三极管引导,回路VCCRL产生IcIc通过RL产生Vout,从而达到传输信号的目的。原始边缘和辅助边缘之间的直接驱动关联是CTR(电流传输比),需要满足Ic≤If*CTR


CTR:发光管的电流光敏三极管电流比最小值


光耦的分类


  一、按作用分,分为线性光耦和非线性光耦


1、线性光耦合是一种用于模拟信号隔离的光耦合装置。与普通的光耦合器一样,线性光耦合器真正隔离了电流。线性光耦合器可以保护被测对象和测试电路,并减少环境干扰对测试电路的影响。


  原理:线性光耦合器的隔离原理与普通光耦合器没有区别,只是稍微改变了普通光耦合器的单接收模式,并添加了一个用于反馈的光接收电路。这样,虽然两个光接收电路是非线性的,但两个光接收电路的非线性特性是相同的。这样,反馈路径的非线性可以抵消直接路径的非线性,从而实现线性隔离的目的。


2、非线性光耦合器的电流传输特性曲线为非线性光耦合器。这种光耦合器适用于开关信号的传输,而不适用于传输模拟量。常用的4N系列光耦合器属于非线性光耦合器。这是线性还是非线性取决于CTR是否是线性的。它通常用于模拟信号。数字信号通常很少用于查看CTR-IF特性曲线的CTR-IF特性曲线。特别是在传输小信号时,其通信电流传输比(δCTR=δIC/δIF)非常接近直流电流传输比的CTR值。


光耦

  二、根据传输信号,可分为数字光电耦合器(OC门输出型、图腾柱输出型、三态门电路输出型等)和线性光电耦合器(可分为低漂移型、高线性型、宽带型、单电源型、双电源型等)).


  三、根据隔离特性,可分为普通隔离光电耦合器(一般光学胶密封小于5000V,空密封小于2000V)和高压隔离光电耦合器(可分为10kV20kV30kV)


  四、根据速度可分为低速光电耦合器(光电三极管、光电池等输出)和高速光电耦合器(光电二极管带信号处理电路或光电集成电路输出)


  五、按输出形式分


1、光敏器件输出型,包括光敏二极管输出型、光敏三极管输出型、光电池输出型、光可控硅输出型等。

2NPN三极管输出型,包括交流输入型、直流输入型、互补输出型等。

3、达林顿三极管输出型,包括交流输入型和直流输入型。

4、逻辑门电路输出型,包括门电路输出型、施密特触发输出型、三态门电路输出型等。

5、低导通输出型(输出低电平数量级)

6、光开关输出型(导通电阻小10ω)

7、功率输出型(II/MOE)输出)


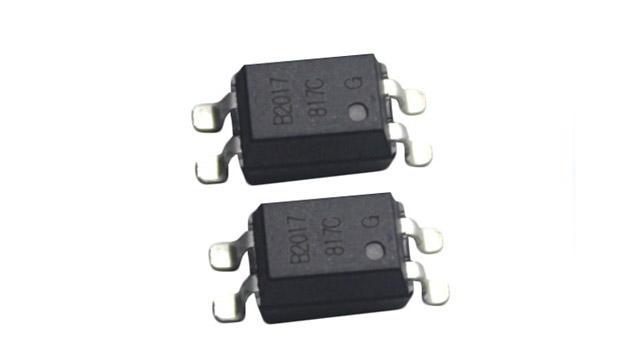

光耦

  六、按封装形式分


  可分为同轴型,双列直插型,TO封装型,扁平封装型,贴片封装型,以及光纤传输型等。


  七、根据通道,可以分为单通道、双通道和多通道光电耦合器。


  八、根据工作电压,可分为低电源电压光电耦合器(一般为5~15V)和高电压光电耦合器(一般大于30V)


  九、根据光路径,可分为外光路光电耦合器(也称为光电连续检测器)和内光路光电耦合器。外光路光电耦合器分为透射光电耦合器和反射光电耦合器。


光耦
