光耦的CTR值通常受到哪些因素的影响？

相信大家都知道在设计时要保证一定的CTR余量，这是因为CTR的大小受众多因素影响，这些因素之中既有导致CTR只离散的因素（不同光耦），又有与CTR有一致性的参数（壳温/If）。

1.光耦本身：以8701为例，CTR在Ta=25℃/If=16mA时，范围是（15%~35%）

这说明8701这个型号的光耦，不论何时/何地，任何批次里的一个样品，只要在Ta=25℃/If=16mA这个条件下，CTR是一个确定的值，都能确定在15%~35%以内。

计算导通时，要以下限进行计算，并且保证有余量。计算关断时要以上限。

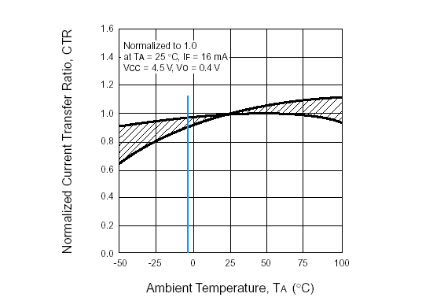

2.壳温影响：Ta=25℃条件下的CTR下限确定了，但往往产品里面温度范围比较大，比如光耦会工作在（-5~75℃）下，此种情况下CTR怎么确定？还是看8701的手册：有Ta-CTR关系图：

从图中看出，以25度的为基准，在其他条件不变的情况下，-5度下的CTR是25度下的0.9倍左右，75度下最小与25度下的CTR持平。

所以在16mA/（-5~75℃）条件下，8701的CTR最小值是15%*0.9 = 13.5% 3） 受If影响。

假设如果实际的If是3.4mA，那么如何确定CTR在If=3.4mA / Ta=（-5~75℃）条件下的最小CTR值。

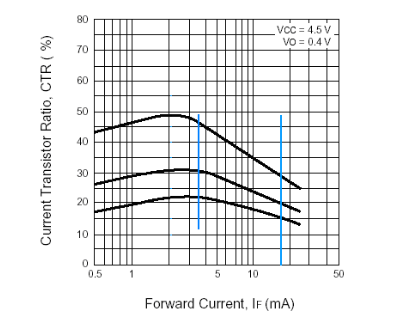

查看8701的If-CTR曲线。图中给出了三条曲线，代表抽取了三个样品做测试得到的If-CTR曲线，实际只需要一个样品的曲线即可。

此图容易理解为下限/典型/上限三个曲线，其实不然。大部分图表曲线只是一个相对关系图，不能图中读出绝对的参数值。

计算：选用最上面一条样品曲线，由图中查出，If=16mA时CTR大概28%，在If=3.4mA时CTR大概在46%。3.4mA是16mA时的46%/28% = 1.64倍

所以，在If=3.4mA / （-5~75℃），CTR下限为 13.5% * 1.64 = 22.2%

以上所有分析都是基于8701的，其他光耦的特性曲线需要查用户手册，分析方法不变。
