高速光电耦合器(光耦)6N137

发布时间:2022-09-09 09:12
信息摘要:

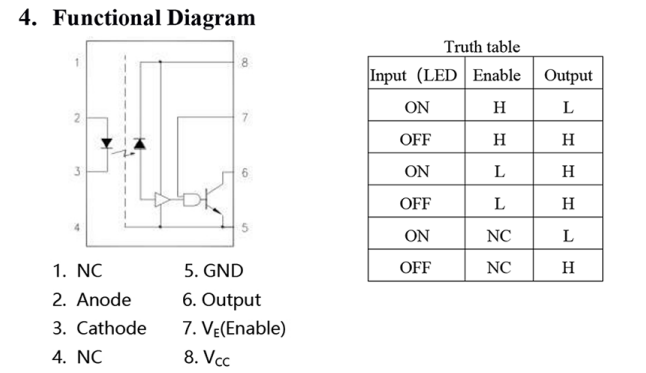

6N137典型应用电路,若以脚2为输入,脚3接地,则真值表如附表所列,这相当于非门的传输,若希望在传输过程中不改变逻辑状态,则从脚3输入,脚2接高电平。

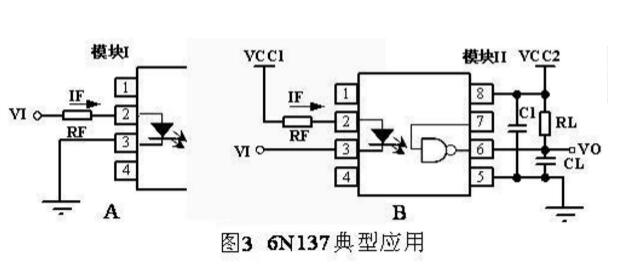

6N137典型应用电路

6N137典型应用电路,若以脚2为输入,脚3接地,则真值表如附表所列,这相当于非门的传输,若希望在传输过程中不改变逻辑状态,则从脚3输入,脚2接高电平。

o4YBAFq8gFyAOfr6AABCU8weA8Y810

隔离器使用方法,假设输入端属于模块I,输出端属于模块II。输入端有A、B两种接法,分别得到反相或同相逻辑传输,其中RF为限流电阻。发光二极管正向电流0-250uA,光敏管不导通;发光二极管正向压降1.2-1.7V,正向电流6.5-15mA,光敏管导通。若以B方法连接,TTL电平输入,Vcc为5V时,RF可选500Ω左右。如果不加限流电阻或阻值很小,6N137仍能工作,但发光二极管导通电流很大对Vcc1有较大冲击,尤其是数字波形较陡时,上升、下降沿的频谱很宽,会造成相当大的尖峰脉冲噪声,而通常印刷电路板的分布电感会使地线吸收不了这种噪声,其峰-峰值可达100mV以上,足以使模拟电路产生自激,A/D不能正常工作。所以在可能的情况下,RF应尽量取大。

输出端由模块II供电,Vcc2=4.5-5.5V。在Vcc2(脚8)和地(脚5)之间必须接一个0.1uF高频特性良好的电容,如瓷介质或钽电容,而且应尽量放在脚5和脚8附近。这个电容可以吸收电源线上的纹波,又可以减小光电隔离器接受端开关工作时对电源的冲击。脚7是使能端,当它在0-0.8V时强制输出为高(开路);当它在2.0V-Vcc2时允许接收端工作。

脚6是集电极开路输出端,通常加上拉电阻RL。虽然输出低电平时可吸收电路达13mA,但仍应当根据后级输入电路的需要选择阻值。因为电阻太小会使6N137耗电增大,加大对电源的冲击,使旁路电容无法吸收,而干扰整个模块的电源,甚至把尖峰噪声带到地线上。一般可选4.7kΩ,若后级是TTL输入电路,且只有1到2个负载,则用47kΩ或15kΩ也行。CL是输出负载的等效电容,它和RL影响器件的响应时间,当RL=350Ω,CL=15pF时,响应延迟为48-75ns。注意:6N137不应使用太多,因为它的输入电容有60pF,若过多使用会降低高速电路的性能。情况允许时,可考虑把并行传输的数据串行化,由一个光电隔离器传送。

企业微信截图_1662621755567

光电耦合器6N137应用注意事项

需要注意的是,在6N137光耦合器的电源管脚旁应有—个0.1uF的去耦电容。在选择电容类型时,应尽量选择高频特性好的电容器,如陶瓷电容或钽电容,并且尽量靠近6N137光耦合器的电源管脚;另外,输入使能管脚在芯片内部已有上拉电阻,无需再外接上拉电阻。

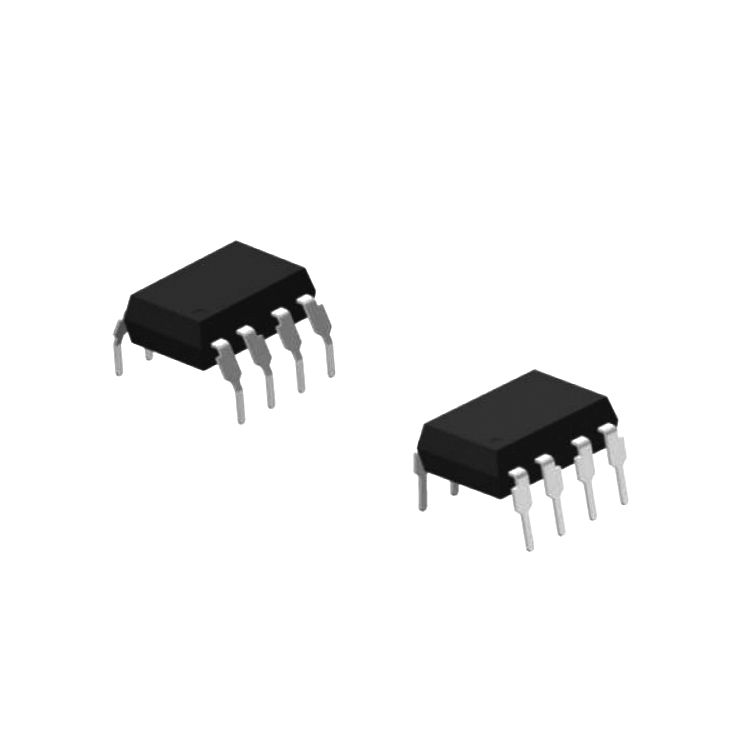

6N137主图5

6N137光电耦合器的使用需要注意两点

1) 6N137光耦合器的第6脚Vo输出电路属于集电极开路电路,必须上拉一个电阻;

2) 6N137光耦合器的第2脚和第3脚之间是一个LED,必须串接一个限流电阻。
