解读Ⅰ类陶瓷电容器与Ⅱ类陶瓷电容器!
发布时间:2023-02-09 10:26
信息摘要:
陶瓷电容器也称为瓷介电容器或独石电容器。顾名思义,瓷介电容器是一种材料为陶瓷的电容器。根据陶瓷材料的不同,可分为两种:低频陶瓷电容器(Ⅱ类陶瓷电容器)和高频陶瓷电容器(Ⅰ类陶瓷电容器)。

  陶瓷电容器也称为瓷介电容器或独石电容器。顾名思义,瓷介电容器是一种材料为陶瓷的电容器。根据陶瓷材料的不同,可分为两种:低频陶瓷电容器(Ⅱ类陶瓷电容器)和高频陶瓷电容器(Ⅰ类陶瓷电容器)


什么是类陶瓷电容器


类陶瓷电容器原名高频陶瓷电容器,由于其以TiO2为主要成分,非铁电(顺电)配方(介电常数小于150),具有最稳定的性能;或者通过添加少量其他(铁电)氧化物,如CaTiO3SrTiO3,形成扩展型的温度补偿陶瓷,它可以显示近似线性的温度系数,介电常数增加到500。这两种介质具有低损耗、高绝缘电阻和良好的温度特性。特别适用于振荡器、谐振回路、高频电路中的耦合电容和其他小损耗和稳定电容量的电路中,或用于温度补偿。


类陶瓷电容器具有以下特性:


线性温度系数:其电容随温度线性变化。

无电压依赖性:其电容量不依赖于所施加的电压。

无老化:由于制造过程中使用的材料是顺电位材料,因此不会经历严重的老化过程。

无电力损耗:与类电容器相比,类电容器的电损耗要低得多。

5.用于高Q滤波器:鉴于上述特性,此类电容器通常用于谐振电路、PLL、振荡器等应用中。

6.高稳定性和精确度:根据EIA RS-1988标准,他们将使用3位数符号表示所用的电介质

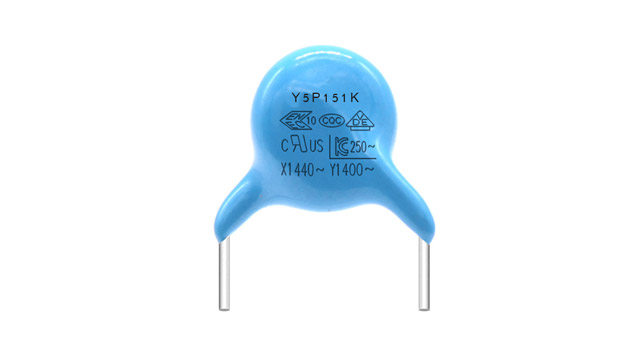

陶瓷电容器

  根据美国电工协会(EIA)的标准,C0GNP0CC系列等型号的陶瓷介质(温度系数0±30PPM/℃)这种介质非常稳定,温度系数非常低,没有老化现象。损耗因数不受电压、频率、温度和时间的影响。介电系数可达400,介电强度相对较高。该介质非常适用于高频(尤其是工业高频感应加热的高频功率振荡、高频无线传输和高频功率电容器的其他应用)、超高频以及对电容和稳定性要求严格的定时和振荡电路的工作环境。这种介电容器的唯一缺点是电容不能很大(由于介电系数相对较小)。通常,1206表面贴装的C0G介质电容器的电容范围为0.5PF0.01μF。


什么是类陶瓷电容器


类陶瓷电容器过去称为低频陶瓷电容器,是指以铁电陶瓷为介质的电容器,因此也称为铁电陶瓷电容器。其电容量随温度非线性变化,并且其损耗较大。它通常用于电子设备中的旁路、耦合或其他对损耗和电容稳定性要求较低的电路。类陶瓷电容器分为稳定级和可用级。X5RX7R属于类陶瓷的稳定级,而Y5VZ5U属于可用级。


类稳定级陶瓷介质材料,如美国电工协会(EIA)标准的X7RX5R以及中国标准的CT系列(温度系数为±15.0%),这种介质的介电系数随温度变化较大,不适用于定时和振荡等温度系数要求较高的场合,但由于它们的介电系数可以很大(高达1200),因而电容量可以做得比较大,适用于对工作环境温度(X7R:-55~+125℃)要求较高的耦合、旁路和滤波。通常,1206 SMD封装的电容量可以达到10μF或更高;

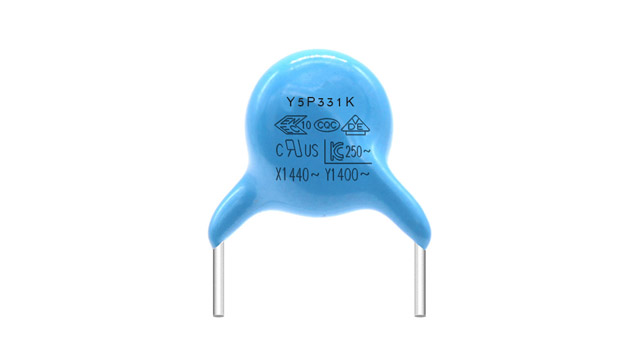

陶瓷电容器

类可用级陶瓷介电材料,如美国电工协会(EIA)标准的Z5UY5V以及中国标准CT系列的低等级产品型号(温度系数为Z5U+22%-56%Y5V+22%-82%)。这种介质的介电系数随温度变化很大,不适用于定时和振荡等对温度系数要求较高的场合,但由于其介电系数较大(高达1000~12000),因此,电容量可以做的比较大,这适用于耦合,旁通和过滤一般工作环境温度要求(-25~+85℃)。通常,1206表面安装的Z5UY5V介质电容器甚至可以达到100μF。在某种意义上,它是取代钽电解电容器的有力竞争者。
