目前肖特基二极管的发展趋势,你是否了解

发布时间:2022-09-13 09:20
信息摘要:
尽管距离肖特基二极管初次面世已经过去几十年的时间了,但是新的技术发展与产品更新仍旧不断的增强着它的特性,扩展了它的应用可能性。现在的笔记本电脑,智能手机,平板电脑充电器中也有它的身影。

尽管距离肖特基二极管初次面世已经过去几十年的时间了,但是新的技术发展与产品更新仍旧不断的增强着它的特性,扩展了它的应用可能性。现在的笔记本电脑,智能手机,平板电脑充电器中也有它的身影。

1629426843120

肖特基二极管主要可用于以下两个领域:
1.整流,即在开关电源(开关模式电源,SMPS)或电源整流器内部的交流至直流转换,以及直流电压转换。
2.阻止直流电流和相反极性的直流的反向流动,例如当电池插入不正确时。
因为其较高的开关速度,其主要用于高达微波范围的高频应用。这也是由于它们的低饱和能力。因此,它们通常在开关电源中以续流二极管或整流器二极管的形式用作降低感应电压的保护二极管,还可用作检测电路的解调器。

然而,并非所有的肖特基二极管都一样。例如,大多数硅用于高达250V的电压,而砷化镓、碳化硅或硅锗被用作阻断200至1700V电压的半导体材料。硅肖特基二极管具有大约0.4V的低阈值电压,工作电流较低时甚至低于0.1V。这远远低于电压约为1V的半导体-半导体结。肖特基二极管因此可以与硅双极晶体管的集电极基极结并联切换,以防止晶体管的饱和,并且使得晶体管能够显著更快地切换到阻断状态。然而,它们具有比硅基半导体-半导体二极管更高的漏电流,并且在较高的阻断电压下快速导致高导通损耗。

1660201657868_nswcrop

实际应用:
肖特基二极管的典型应用包括,例如太阳能电池板或开关模式电源。原因是开关模式电源目前通常的工作频率高于20kHz,有时在较小的应用中甚至高达200kHz。开关电源正越来越多地被用来将交流电转换为直流电,包括笔记本电脑和平板电脑的电源适配器、智能手机的USB充电器、台式电脑、网络设备、机顶盒、无线路由器和许多其他设备的内置电源。如果某件设备具有其运行所需的处理器或存储器单元并且由交流电供电(例如通过家中的插座或车中的交流发电机),那么通常安装的是开关电源。

电源整流器因此主要用于电源应用中,在这些应用中来自交流发电机的交流电必须为后面的各种装置转换为5V、9V、16V 或24V的直流电。在汽车中,直流到直流电源将电池的12V或24V电流转换为汽车中各种器件所用的5V、9V、16V或其他电压的直流电。尽管电流及其电压的可靠转换通常是直流至交流或直流至直流电源和其他电气设备的主要目标,防止逆流却是太阳能模块的目标。由半导体材料制成的太阳能电池因提供的能量(例如,来自太阳的电磁辐射)而产生自由的电荷载子。为了从这些电荷载子中产生电流,正负电荷的载子必须朝向不同的方向。这通常是利用内部电场来完成的,而内部电场可以通过半导体-半导体或金属-半导体结来产生。后者由于其较低的正向电压降可以更好地防止可能的回流,从而防止整流器的功率损耗。



热品推荐

特锐祥贴片陶瓷Y5U561M开云kaiyun

 厂家直售

特锐祥贴片陶瓷Y5U561M开云kaiyun  厂家直售

产品类型:Y2电容 产品型号:Y2 561M/250V 产品描述:SMD-Y2-Y5U561M/AC250V 封装:4.3*3.5*2.2 品牌:特锐祥 封装/外壳:塑料封装 L 管脚贴片 产品应用:主要用于家用电器、充电器 规格书下载
插件固态电容1000UF 6.3V 8* 8 免费拿样

插件固态电容1000UF 6.3V 8* 8 免费拿样

产品系列:固态电容 产品型号:1000UF 6.3V 8*8 产品描述:6.3V 8*8 品牌:FRX 产品应用:通用DC-DC调节器
长寿命弯脚 400V120UF  高品质电解电容供应

长寿命弯脚 400V120UF  高品质电解电容供应

产品系列:电解电容 产品型号:长寿命电解电容 产品描述:尺寸可定制 400uF 120V 封装:铝电解 品牌:NOBLE 产品应用:家用电器
X2开云kaiyun

 335K/AC275V 脚距10mm电容

X2开云kaiyun  335K/AC275V 脚距10mm电容

产品类型:X电容 产品型号:X2 335K/AC275V   本体宽度:13mm 本体脚距:10mm 本体厚度:8mm 品牌:特锐祥 封装/外壳:塑料封装 L 管脚贴片 产品应用:家用电器 规格书下载
8N65高压mos管 场效应管SMF8N65

8N65高压mos管 场效应管SMF8N65

产品类型:场效应管 产品型号:SMF8N65 产品描述:8A 650V TO-220F塑封 封装:TO-220F 品牌:FRX 产品应用:高压NPN型MOS管,高频开关电源,高速功率开关应用。应用于电源开关、LED照明等 规格书下载
天电TD356C(T1)-G光耦代替亿光EL357C

天电TD356C(T1)-G光耦代替亿光EL357C

产品类型:光耦 产品型号:TD356C(T1)-G 运转方式:代替亿光EL357C 封装:SOP-4 品牌:天电 产品应用:主要用于手机充电器、电源适配器、LED电源等。 规格书下载
MSB40M整流桥堆  4A软桥厂家

MSB40M整流桥堆  4A软桥厂家

产品类型:桥堆、软桥 产品型号:MSB40M 产品描述:4A 1000V MSB407 MSB 封装:MSB 品牌:新邦微XBW 产品应用:主要用于手机充电器、电源适配器、LED电源等。 规格书下载
特锐祥正品 插件陶瓷Y5P151K 250V电容

特锐祥正品 插件陶瓷Y5P151K 250V电容

产品类型:Y2电容 产品型号:Y2 471M/250V 产品描述:SMD-Y2-Y5U471M/AC250V 封装:4.3*3.5*2.2 品牌:特锐祥 封装/外壳:塑料封装 L 管脚贴片 产品应用:主要用于家用电器、充电器 规格书下载
全新原装牛角型820uf 450V硬脚电解电容

全新原装牛角型820uf 450V硬脚电解电容

产品系列:电解电容 产品型号:牛角型电解电容 产品描述:尺寸可定制 820uF 450V 封装:铝电解 品牌:NOBLE 产品应用:家用电器

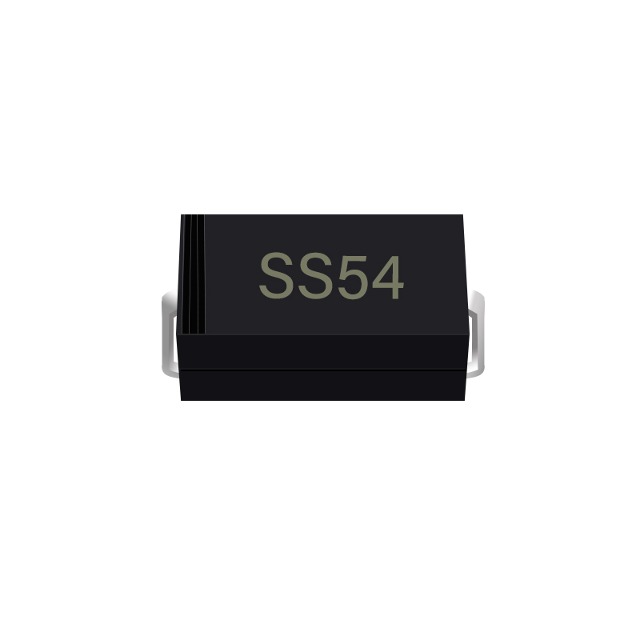

肖特基二极管SS54 5A 40V SMA/SMB/SMC
