陶瓷贴片电容的结构和它的特性

发布时间:2021.10.22
信息摘要:
据统计,世界上生产的电容器中,80%是陶瓷贴片电容。一款手机需要用到的电容器在300~400个左右,笔记本和平板电脑大约700~800个,这对电子设备的小型化、轻量化有很大贡献。这篇文章将带你看一下陶瓷贴片电容的那些事。

       据统计,世界上生产的电容器中,80%是开云app充值 。一款手机需要用到的电容器在300~400个左右,笔记本和平板电脑大约700~800个,这对电子设备的小型化、轻量化有很大贡献。这篇文章将带你看一下陶瓷贴片电容的那些事。

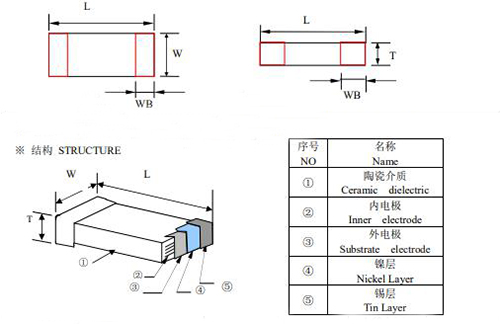

      我们首先来看一下陶瓷贴片电容的结构,(如下图)这是一款简略的平行板开云app充值 ,首要结构主要分为五个部分,陶瓷介质、内电积、外电极、镍层、锡层。从结构上来看,这款陶瓷贴片电容是多层叠合结构,达到小型化、节省空间的效果,实现电路基板的高密度组装。

陶瓷贴片电容

       要正确地使用电容器,必须了解其特性。下面我们将简单介绍一种陶瓷贴片电容器的主要特性。

额定电压:电容器上可以施加的电压有上限。可以稳定地施加到电容器的、可用的最大电压叫做额定电压。通常用直流电压来表示额定电压,也有用交流电压产品。
漏电流/绝缘电阻/绝缘击穿:
尽管电容切断了直流电,但仍会产生极小的漏流。通过该电容的电流除以对其施加于该电容的电压得到的值叫做绝缘电阻值。陶瓷电容器的绝缘电阻较高,漏电流在一般应用中不会成为问题。但是,若超过额定电压,再进一步升高所加电压,最终电容器将发生绝缘击穿。


 陶瓷贴片电容


tanδ・Q:在理想情况下,电容器不会在电路板上消耗内部能量,而事实上,电容器的介电损耗、电极、导线、电极的阻性成分(ESR:等价串联电阻)都会引起能量损耗。它是由通过该电容的电流相移来表示的。加到电容上的电压电流相差在理想状态是90℃,但由于上述损耗滞后于90℃。用三角函数 tan (正数)来表示迟滞的角(损耗角),叫做 tanδ或介质损耗角正切。tanδ的倒数称为 Q (质量系数),用来表示高频率域电容的性能。

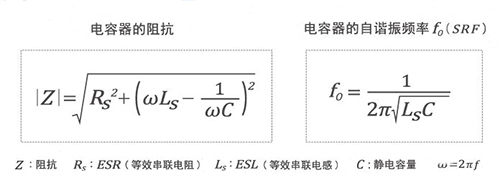

阻抗-频率特性:
陶瓷贴片电容具有频率越高,越容易通过的特性。在实际电容器中,阻抗值随频率的增加而无限接近于零,但在实际电容器中,阻抗会随频率的增加而上升。结果表明,该信号的阻抗-频特性为 V字(或 U字)曲线。由于电容器所具有的 ESL (等价的串联电感)和电容之间形成 LC谐振电路。自谐振频率称为 V字曲线底部相应的频率,低于此值的值即为电容,在这个值范围内,它就像一个感应器。此外,自共振频率处 Q值为零。所以,为了让电容器的功能低于自共振频率,就有必要做出一些选择。

陶瓷贴片电容
