贴片Y1电容和贴片Y2电容简介!
发布时间:2022-12-22 10:14
信息摘要:
其实对于贴片Y2电容与其他等级的贴片Y1电容的区别来说就在于其耐电压以及脚距的不同。简单来说,贴片Y1电容额定电压是400VAC耐压可以达到4000VAC;贴片Y1电容的脚距通常都是10mm;贴片Y2电容额定电压为250VAC耐压可以达到2600VAC;贴片Y2电容的脚距通常都是7.5mm;

电容是电源电路里最特别的器件.特别在AC/DCconverter,Y电容对抑制共模干扰有很大的作用.Y电容的分级:一般Y电容分为Y1, Y2, Y3Y4, 主要差别在于: 1. Y1耐高压大于8 kV, 2. Y2耐高压大于5 kV, 3. Y3耐高压 n/a 4. Y4耐高压大于2.5 kV.目前AC/DCconverter里常用的是Y1Y2Y1可以耐4KVACY2可以耐1.5KVAC~3000VAC


开云app充值 开云app充值 的位置:Y电容通常可放在


1输入端,和共模电感形成滤波器,LN分别对PE.


2储能大电容正负端对PE.


3输出端对PE.


4变压器原副边跨接.通常小功率电源就会单采用第4种接法,

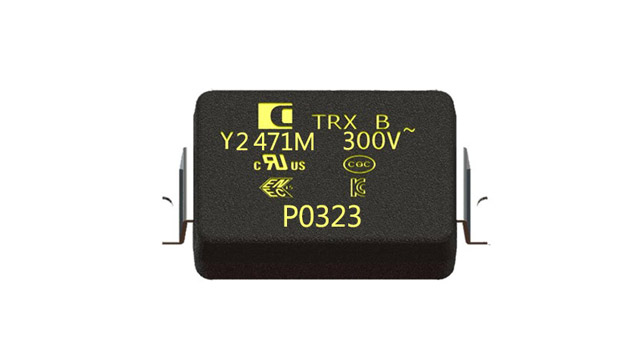

贴片y2电容

  如果是ACDCconverter,就要用开云app充值 ,因为原副边需要打3KVAC.如果原副边都有对PEY电容,注意此时两处Y电容通过PE串联,所以打AC高压的时候,会根据容值来分配电压,所以选取Y电容时要注意这个.


  关于漏电流:Y电容到底能取多大?通常由漏电流限制.漏电流的意思是,当外壳接地不良的时候,火线电压会通过Y电容和人体对大地形成漏电流.假设人体没有阻抗,漏电流的大小也就是火线电压除于Y电容的阻抗.假如,输入为300VAC,大概每10n的电容会形成1mA漏电流.但是对于储能电容的正负端,由于经过整流桥,所以即使负端对PEY电容都会形成漏电流.漏电流的具体大小,应该由仪器测量.


  其实对于开云app充值 开云app充值 与其他等级的贴片Y1电容的区别来说就在于其耐电压以及脚距的不同。简单来说,贴片Y1电容额定电压是400VAC耐压可以达到4000VAC;贴片Y1电容的脚距通常都是10mm;贴片Y2电容额定电压为250VAC耐压可以达到2600VAC;贴片Y2电容的脚距通常都是7.5mm;


  其次则是两者的绝缘类型不同,贴片Y1电容属于双重绝缘或者说加强绝缘;贴片Y2电容属于基本绝缘或附加绝缘。不仅如此,两者的适用场合以及环境也是不同的,简单来说,贴片Y1电容用于跨接一二次侧;贴片Y2电容用于跨接一次侧对保护大地即FG线;

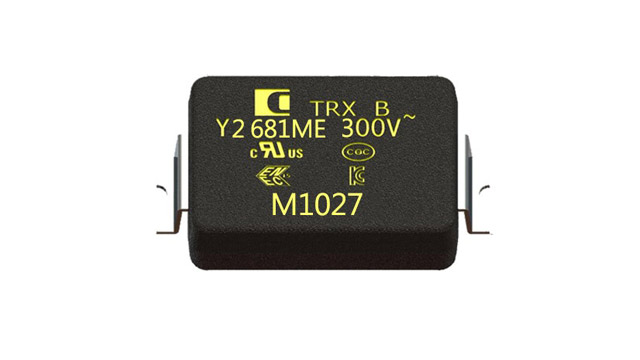

贴片y2电容

  不仅如此,贴片Y2电容不仅绝缘类型不同,而且其体积也不同。而在容量相同的情况下,贴片Y1电容体积要比贴片Y2电容适当大一点。除此之外,Y电容的表示方法,基本上差不多,


贴片Y1电容和贴片Y2电容均是安规Y电容系列


  因贴片Y1电容与贴片Y2电容额定电压不同;耐压不同;跨接方式不同;绝缘类型不同;使用场合不同,体积大小也有不同等而进行贴片Y1电容、贴片Y2电容这样的区分


贴片y2电容
