  贴片光耦的类型及作用!
发布时间:2023-01-05 10:07
信息摘要:
  贴片光耦是在两个隔离电路之间传输电信号的电子元器件,贴片光耦常用于开关直流电路、检测交流电压、直流电压控制交流电路等领域,贴片光耦根据不同的使用场景分成很多种类型,下面就跟随弗瑞鑫小编往下阅读,了解贴片光耦的不同类型和作用。

贴片光耦是在两个隔离电路之间传输电信号的电子元器件,贴片光耦常用于开关直流电路、检测交流电压、直流电压控制交流电路等领域,贴片光耦根据不同的使用场景分成很多种类型,下面就跟随弗瑞鑫小编往下阅读,了解贴片光耦的不同类型和作用。


  一、贴片光耦类型


1.光电晶体管贴片光耦


贴片光耦

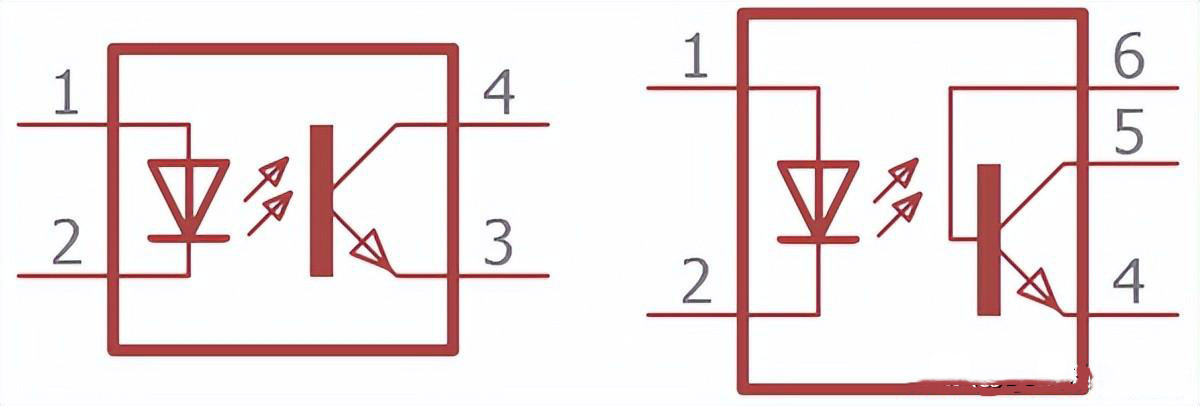

  在上图中,内部结构显示在光电晶体管贴片光耦内部。晶体管类型可以是PNPNPN


  根据输出引脚的可用性,光电晶体管可以进一步分为两种类型。在左边的第二张图片中,有一个额外的引脚输出,它内部连接到晶体管的基极。


  该引脚6控制光电晶体管的灵敏度。该引脚通常用于接地或具有高电阻的负极。在这种配置中,可以有效地控制由噪声或电瞬变引起的误触发。


  此外,在使用基于光电晶体管的贴片光耦之前,必须知道晶体管的最大额定值。PC816PC817LTV817K847PH是一些广泛使用的基于光电晶体管的贴片光耦。


2.光达林顿晶体管贴片光耦


贴片光耦

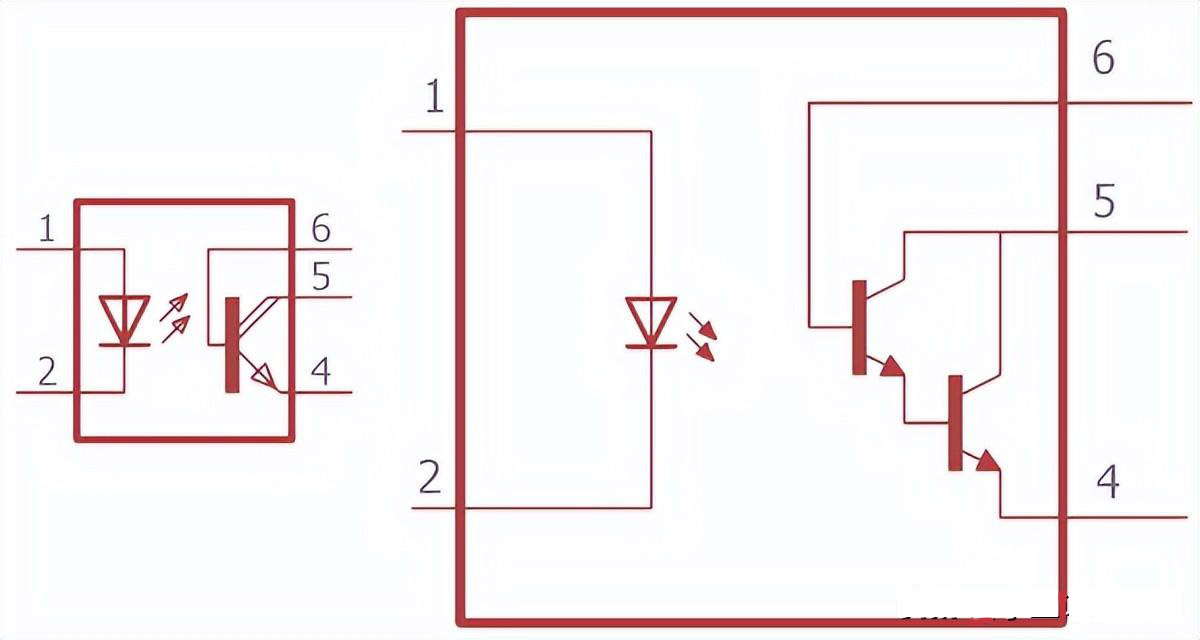

  在上图中,有两种类型的符号,它们显示了基于光达林顿晶体管的贴片光耦的内部结构。


达林顿晶体管是两个晶体管对,其中一个控制另一个晶体管基极。在这种配置中,达林顿晶体管提供高增益能力。与往常一样,LED发射红外LED并控制晶体管的基极。


  这种类型的贴片光耦也用于隔离与直流电路相关的场。第六管脚内部连接到晶体管的基极,以控制晶体管的灵敏度。4N324N33H21B1H21B2H21B3是基于光达林顿的贴片光耦的几个示例。


3.基于光三端双向晶闸管的贴片光耦


  三端双向晶闸管主要用于需要交流控制或开关的情况。LED可由直流控制,三端双向晶闸管用于控制交流。


  在这种情况下,贴片光耦还提供了极好的隔离。这是一种双向晶闸管应用。基于光三端双向晶闸管的贴片光耦的例子有IL4204N35等。


4.基于晶闸管的贴片光耦


SCR代表可控硅整流器,也称为晶闸管。


  与其他贴片光耦一样,LED发出红外光。可控硅整流器由LED的强度控制。基于光电可控硅整流器的贴片光耦,用于交流相关电路。


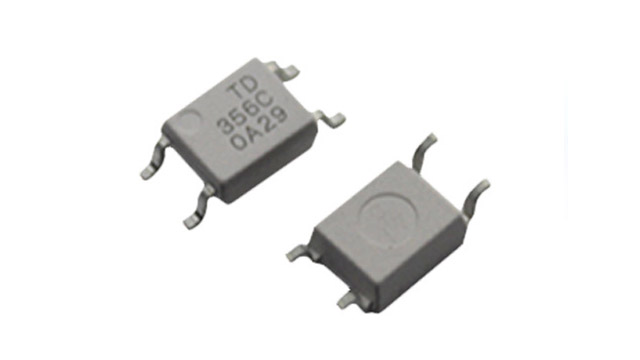

贴片光耦

  基于光学SCR的贴片光耦的几个例子是:MOC3071IL400MOC3072等。


贴片光耦的作用


1.用于消除信号中的电噪声

2.使用贴片光耦检测交流电源的过零

  由于响应时间非常快(纳秒级),贴片光耦的开关非常快,因此它被广泛用于通过整流器检测交流电源的过零点,我们可以通过使用该数字信号找到所需的波形变化。

3.防止高压尖峰

  贴片光耦还用作保险丝,功能比保险丝更先进。在电路中,贴片光耦用于使用数字信号或使用非常低的电压来切换系统,但如果出现电压尖峰或浪涌电流,整个输出电路将不会受到影响,因为贴片光耦只会损坏并停止向下一部分传输电流。

4.保护高灵敏度电路免受高压电路的影响

  如果您需要使用微控制器的命令来驱动高压电机,贴片光耦将在电机和开关系统的微控制器输出之间提供完全电气隔离的连接。


贴片光耦
