我们可以从这几个方面来选择功率MOS管

发布时间:2021.10.18
信息摘要:
设计电路的时候 ,选择一个合适的功率MOS管是非常重要的,如果功率MOS管选择不好,会提高电路的成本甚至影响效率,这是很多硬件工程师都会遇到的问题,小编做MOS管半导体已经有16年了,经过多年总结,我们可以从沟道类型、额定电压、额定电流三个方面来选择。

       设计电路的时候 ,选择一个合适的功率MOS管是非常重要的,如果功率MOS管选择不好,会提高电路的成本甚至影响效率,这是很多硬件工程师都会遇到的问题,小编做MOS管半导体已经有16年了,经过多年总结,我们可以从沟道类型、额定电压、额定电流三个方面来选择。

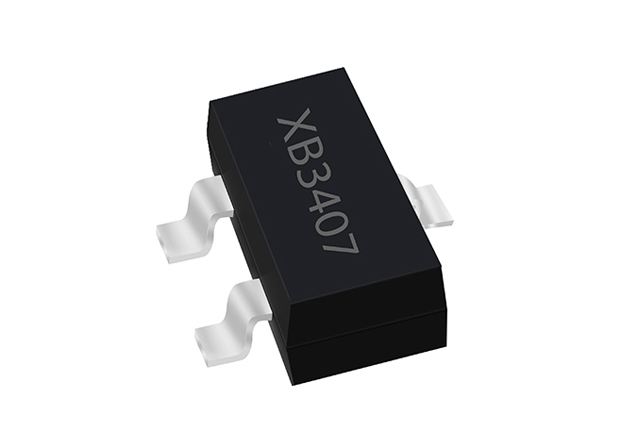

功率MOS管

       选择功率MOS管时,首先我们要确定是用N通道的MOS管还是P沟道的MOS管。通常情况下,当MOS管接地,而负荷与主干电压相连接,MOS管则构成低压侧开关。这个低电压侧开关,就要选择N沟道的MOS管,这是我们为了关闭或导通器件所做的准备。MOS管连接到总线上并负载接地,使用高压侧开关。一般这种拓扑结构都会采用P沟道型功率MOS管,这也是为了电压驱动。

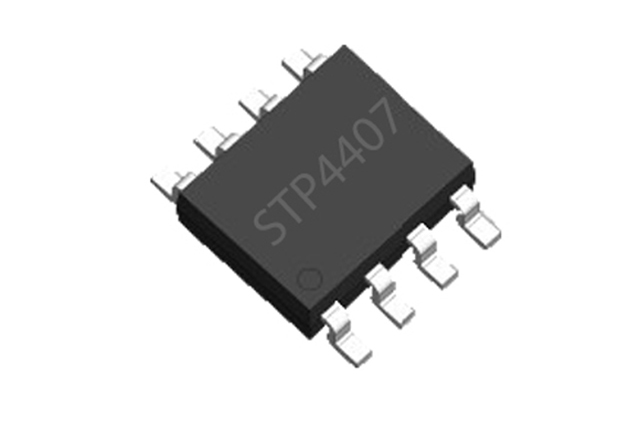

功率MOS管

       第二个方面就是额定电压,确定所需的额定电压,或者器件所能承受的最大电压。额定电压越大,器件的成本就越高。根据实践经验,额定电压应当大于干线电压或总线电压。这样才能提供足够的保护,使MOS管不会失效。

       就选择功率MOS管而言,必须确定漏极至源极间可能承受的最大电压,即最大VDS。知道MOS管能承受的最大电压会随温度而变化这点十分重要。我们须在整个工作温度范围内测试电压的变化范围。额定电压必须有足够的余量覆盖这个变化范围,确保电路不会失效。

       最后一个选择MOS管的方法就是额定电流,在所有情况下,这个额定电流应该是负荷能承受的最大电流。类似于电压的情况,确保功率MOS管能够承受这一额定电流,即使系统产生尖峰电流。考虑电流状态时,需要考虑连续方式和脉冲峰值。当电流持续通过设备时,功率MOS管应处于稳态状态。脉宽峰值指的是有大量的电涌通过设备。在此条件下一旦确定了最大电流,只需直接选择能承受此最大电流的器件即可。

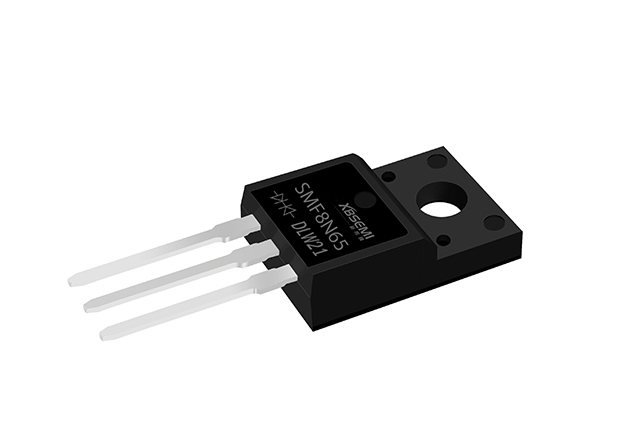

功率MOS管

       当然,选择功率MOS管不仅仅只从沟道类型、额定电压、额定电流三个方面来选择,,还可以从系统散热、导通损耗、开关性能等等方面选择,前面只不过是小编个人使用较多的方法,我们在选择需要的MOS管时,我们可以根据自己的条件和习惯来选择。
