线性光耦与非线性光耦的区别及光耦主要的参数介绍?
发布时间:2023-01-02 10:38
信息摘要:
线性光耦是一种用于模拟信号隔离的光耦器件。像普通的光耦合器一样,线性光耦合器确实隔离了电流。线性光耦可以保护被测物体和测试电路,减少环境干扰对测试电路的影响。

 有两种类型的光耦合器非线性光耦合器线性光耦合器


线性光耦


  线性光耦是一种用于模拟信号隔离的光耦器件。像普通的光耦合器一样,线性光耦合器确实隔离了电流。线性光耦可以保护被测物体和测试电路,减少环境干扰对测试电路的影响。


线性光耦原理


  线性光耦合器的隔离原理与普通光耦合器相同,但普通光耦合器的单发射器单接收器模式略有改变,并增加了用于反馈的光接收电路用于反馈。这样,虽然两个光接收电路是非线性的,但两个光接受电路的非线性特性是相同的。这样,直接路径的非线性可以被反馈路径的非线性抵消,从而达到线性隔离的目的。

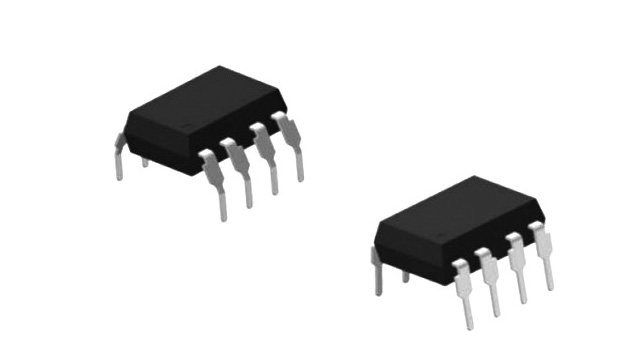

线性光耦

非线性光耦


  非线性光耦合器的电流传输特性曲线是非线性的,这种光耦合器适合开关信号的传输,不适合模拟量的传输。常用的4N系列光耦合器是非线性光耦合器。


  如果使用非线性光耦合器,则振荡波形可能恶化,并且在严重的情况下可能发生寄生振荡,从而通过几十到几百赫兹的低频振荡来调制几千赫兹的振荡频率。结果是彩色电视、彩色显示器、VCDDCD等将在图像上受到干扰。同时,电源的负载容量降低。如果在彩电和显示器等开关电源的维护过程中光耦损坏,则必须更换为线性光耦。常用的4针线性光耦是PC817A--C。常见的6针线性光耦,如PC111 TLP521,包括LP632 TLP532 PC614 PC714 PS2031等。常用的4N254N264N354N36不适用于开关电源,因为这四个光耦是非线性光耦。

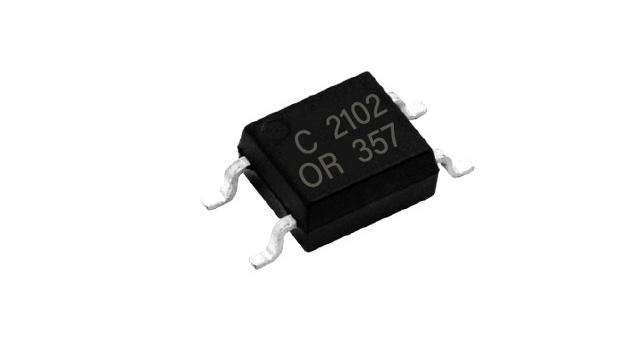

线性光耦

光耦主要的参数


1.反向截止电流ICEO:当LED开路且集电极和发射极之间的电压为规定值时,流过集电极的电流为反向截止电流。

2.输入和输出隔离电压VIO:光耦合器输入端和输出端之间的绝缘耐压值。

3.反向电流IR:当规定的反向工作电压VR施加到被测管的两端时流过二极管的电流。

4.输入输出隔离电阻RIO:半导体光耦合器输入端和输出端之间的绝缘电阻值。

5.反向击穿电压VBR:当通过被测管的反向电流IR为规定值时,两极之间的电压降。

6.输入输出间隔离电容CIO:光耦输入输出端子间的电容值。

7.正向压降VF:当二极管通过的正向电流为规定值时,正负极之间的压降。

8.传输延迟时间tPHLtPLH:从输入脉冲的前沿幅度的50%到输出脉冲电平下降到1.5V所需的时间是传输延迟时间tCHL。从输入脉冲后边缘幅度的50%到输出脉冲电平的1.5V所需的时间是传输延迟时间tPLH

9.正向电流IF:在被测管两端施加一定正向电压时流过二极管的电流。结电容CJ:在规定偏置电压下,被测管两端的电容值。

10.脉冲上升时间tr,下降时间tf:在光耦合器的指定工作条件下,LED输入指定电流IFP的脉冲波,输出端管输出相应的脉冲波(从输出脉冲前沿幅度的10%90%),所需时间为脉冲上升时间tr.从输出脉冲后沿幅度的90%10%,所需时间是脉冲下降时间tf

11.反向击穿电压V(BR)CEOLED开路,集电极电流IC为规定值,集电极和发射极之间的电压降。

12.电流传输比CTR:当输出管的工作电压为规定值时,输出电流与LED的正向电流之比即为电流传输比。

13、输出饱和压降VCE(sat):发光二极管工作电流IF和集电极电流IC为规定值时,并保持IC/IF≤CTRmin(CTRmin在被测管技术条件中规定)集电极与发射极之间的电压降。
