扬杰MG10P12P3 IGBT模块规格参数、规格书、结构与主要特征

　　在现代电子装置中，功率半导体器件的应用越来越广泛。今天弗瑞鑫将深入探讨扬杰MG10P12P3 IGBT(绝缘栅双极性晶体管)模块，该模块具有卓越的特性和广泛的应用范围。

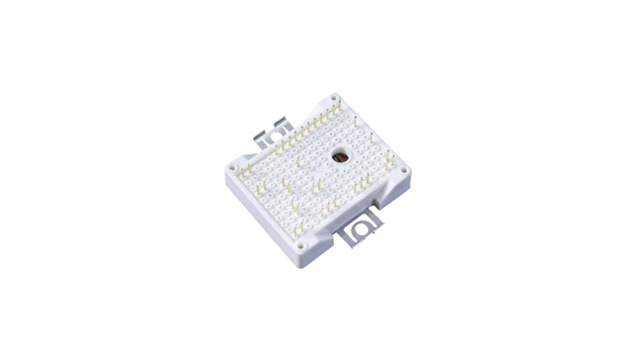

　　一、扬杰MG10P12P3 IGBT模块规格参数

　　产品类型：IGBT模块

　　产品型号：MG10P12P3

　　产品描述：1200V 10A

　　产品封装：P3

　　产品品牌：扬杰

　　反向重复峰值电压VRRM：1200V

　　正向平均电流IF：10A

　　饱和压降 VCE： 1.85V

　　工作温度范围：-40℃~+150℃

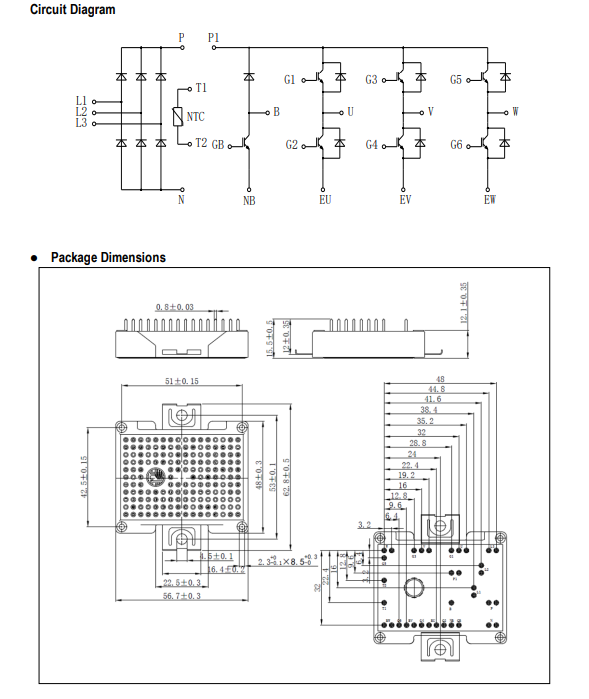

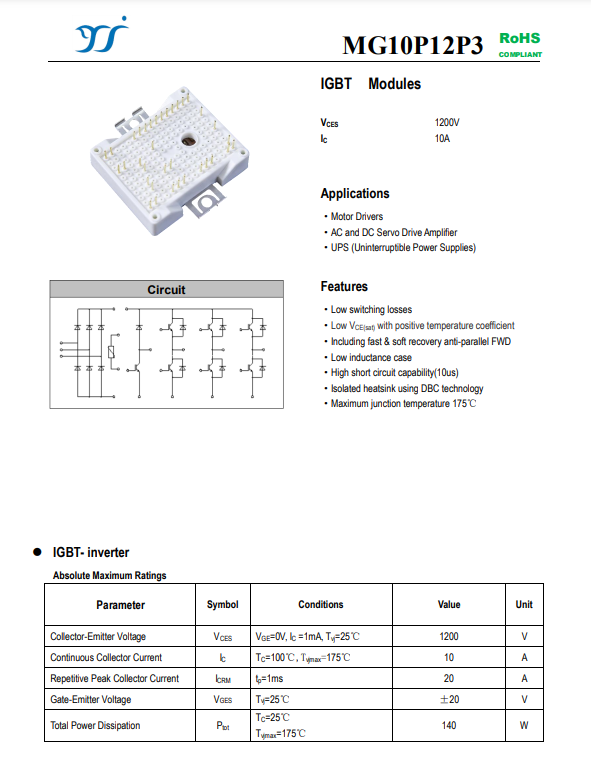

　　二、扬杰MG10P12P3 IGBT模块规格书

　　三、扬杰MG10P12P3 IGBT模块的结构

　　扬杰MG10P12P3 IGBT模块采用了高性能封装技术，具有复杂而精密的内部结构。模块的主要组成部分包括IGBT芯片、散热器、绝缘栅驱动电路和绝缘陶瓷基板等。

　　IGBT芯片是整个模块的核心部件，负责完成功率放大和开关动作。它由N型寄生基极、P型注入区、N型漂移区以及N型栅极组成。这种特殊的结构使得IGBT既具备了MOSFET的高输入阻抗特性，又有普通双极性晶体管的高输出功率特性，从而实现了高效的功率控制。

　　为了确保模块的可靠性和良好的散热性能，扬杰MG10P12P3 IGBT模块配备了散热器。散热器通常由铝或铜制成，具有优越的导热性能，能够有效地将产生的热量散发到周围环境中，保持模块的工作温度在安全范围内。

　　绝缘栅驱动电路是控制IGBT开关动作的重要部分，它负责提供适当的电压信号来驱动IGBT的栅极，以实现精确的开关操作。通过精心设计和优化，扬杰MG10P12P3模块的绝缘栅驱动电路能够确保IGBT具有良好的开关特性和稳定性。

　　绝缘陶瓷基板是模块的支撑结构，起到了隔离和固定各个部件的作用。它由高温陶瓷材料制成，具有良好的绝缘性能和机械强度，能够在严苛的工作条件下保证模块的稳定性和可靠性。

　   四、扬杰MG10P12P3 IGBT模块的工作原理

　　扬杰MG10P12P3 IGBT模块的工作原理可以简单概括为三个步骤：开关控制、导通工作和阻断过程。

　　在开关控制阶段，绝缘栅驱动电路向IGBT的栅极提供适当的电压信号，使其处于导通或阻断状态。这一步骤的关键是确保信号的准确性和稳定性，以保证IGBT的可靠开关操作。

　　在导通工作阶段，当栅极电压为正值时，电子在N型漂移区和P型注入区之间形成导电路径，实现电流的导通。此时，IGBT的输出电压较低，可以有效地传递功率。

　　在阻断过程中，当栅极电压为零或负值时，电子在N型漂移区和P型注入区之间形成了障碍，导致电流无法通过。这使得IGBT能够有效地截断电路，避免过大的电流流过。

       五、扬杰MG10P12P3 IGBT模块的主要特征

　　1、高集成度：扬杰MG10P12P3 IGBT模块采用了先进的集成技术，将多个功能单元集成在一个小型封装中，大大节省了空间和成本。

　　2、低导通压降：该模块在高电压和高电流条件下具有较低的导通压降，能够减小能源损耗，提高整个系统的效率。

　　3、高开关速度：由于扬杰MG10P12P3 IGBT模块采用了优化的结构设计和先进的制造工艺，使其具备了较高的开关速度，能够更快地响应控制信号，提高系统的动态响应性能。

　　4、良好的热稳定性：扬杰MG10P12P3 IGBT模块的散热器和优化的散热设计，确保了模块在高温环境下的可靠性和长期稳定工作。

　　5、广泛的应用范围：由于其优越的性能和可靠性，扬杰MG10P12P3 IGBT模块广泛应用于电力电子设备、工业自动化、交通运输等领域，满足不同领域的需求。

　　通过对扬杰MG10P12P3 IGBT模块的全面分析，我们了解到它是一款性能卓越、功能全面的功率半导体器件。其结构复杂而精密，具备出色的工作特性和稳定性。无论是在高电压高电流应用还是在温度较高的环境下，该模块都能够提供可靠和稳定的性能。

　　扬杰MG10P12P3 IGBT模块的广泛应用范围使其成为各个领域中不可或缺的一部分。在电力电子设备、工业自动化和交通运输等领域，该模块的高集成度、低导通压降和高开关速度等特点，将为相关应用提供更高效的解决方案。

　　在未来的发展中，我们有理由相信扬杰MG10P12P3 IGBT模块将继续创新和进步，为各个行业的技术发展和应用提供更加可靠和高效的支持。
