扬杰MG25P12E1 IGBT模块规格参数、规格书以及主要特性

发布时间:2023-07-17 14:00:42
信息摘要:
在现代科技的快速发展和电力设备的广泛应用下,IGBT(Insulated Gate Bipolar Transistor)逐渐成为电力电子领域的关键元件之一。而扬杰MG25P12E1 IGBT模块作为一种高性能、可靠性强的电力转换装置,一直备受推崇。

  在现代科技的快速发展和电力设备的广泛应用下,IGBT(Insulated Gate Bipolar Transistor)逐渐成为电力电子领域的关键元件之一。而扬杰MG25P12E1 IGBT模块作为一种高性能、可靠性强的电力转换装置,一直备受推崇。

扬杰MG25P12E1 IGBT模块规格参数、规格书以及主要特性

    一、扬杰MG25P12E1 IGBT模块规格参数

  产品类型:IGBT模块

  产品型号:MG25P12E1

  产品描述:1200V 25A

  产品封装:E1

  产品品牌:扬杰

  反向重复峰值电压VRRM:1200V

  正向平均电流IF:25A

  饱和压降 VCE: 1.85V

  工作温度范围:-40℃~+150℃

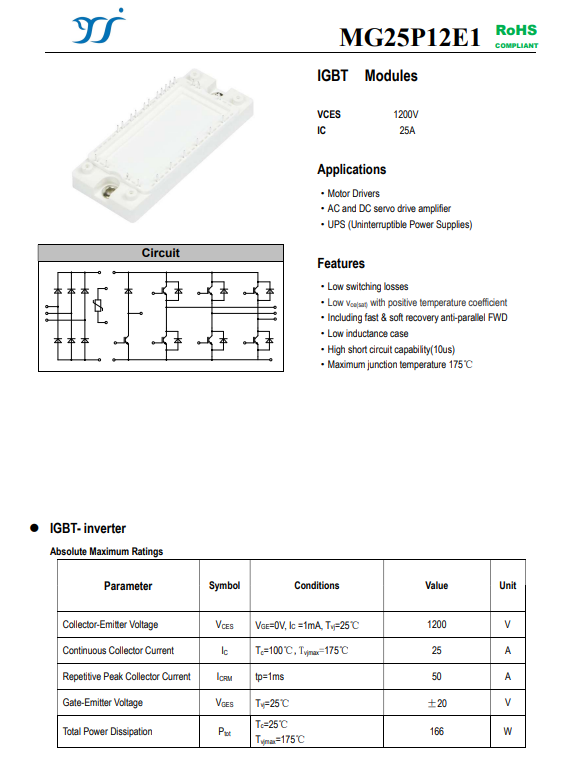

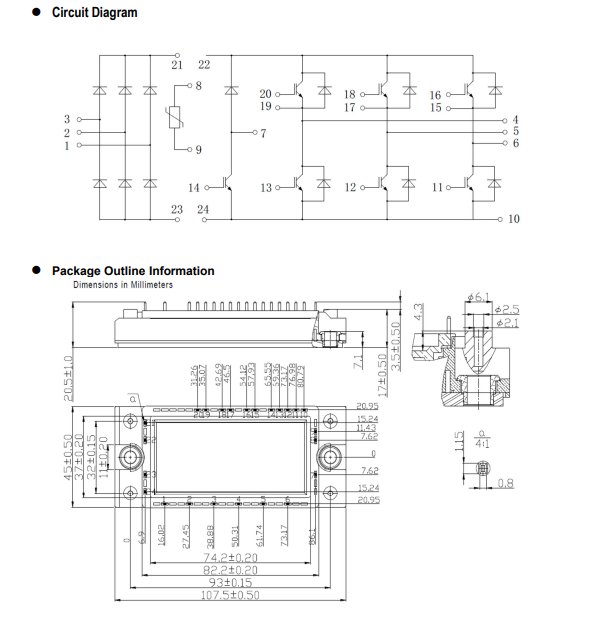

    二、扬杰MG25P12E1 IGBT模块规格书


1

2

  三、扬杰MG25P12E1 IGBT模块的特性

  扬杰MG25P12E1 IGBT模块采用了先进的第六代IGBT技术,不仅具有传统IGBT的优点,如高电压能力、低饱和压降等,而且在热稳定性、低开关损耗、抗瞬变电流等方面有着显著的改进。此外,该模块还具备超快速反向恢复二极管和高敏感性驱动电路,使其在电力电子应用中表现出色。

  扬杰MG25P12E1 IGBT模块的一个显著特点是其强大的承受电压能力。该模块的额定电压可达1200V,使其能够在高压环境下稳定运行。这种高电压能力使该模块成为电力变频器、工业电机驱动器等高功率电力设备的理想选择。

  此外,扬杰MG25P12E1 IGBT模块具有非常低的饱和压降。在标准工作条件下,其饱和压降仅为2.2V。这不仅可以有效减小能量损耗,提高系统的效率,还可以防止模块过热引发的故障和损坏。因此,该模块在高频应用和高效率要求的场合中表现出色。

  另一个令扬杰MG25P12E1 IGBT模块脱颖而出的特点是其出色的热稳定性。该模块采用了先进的封装技术和材料,使其能够在高温环境下持续运行。此外,该模块还具备优异的热传导性能,能够有效散热,保持模块的稳定性和可靠性。这使得扬杰MG25P12E1 IGBT模块成为在严苛的工业环境和高温应用中广泛使用的理想选择。

  同时,扬杰MG25P12E1 IGBT模块设计了超快速反向恢复二极管。这种二极管具有快速恢复特性,可以迅速转换电流方向,减小二极管带来的反向传导损耗。该模块还配置了高敏感性驱动电路,能够精确控制电流的开关过程,提高系统的响应速度和稳定性。因此,扬杰MG25P12E1 IGBT模块在高频开关电路和频繁开关应用中更加可靠。


  总之,扬杰MG25P12E1 IGBT模块是一款性能卓越的电力转换装置。其高压能力、低饱和压降、强大的热稳定性、超快速反向恢复二极管和高敏感性驱动电路等特点使其在电力电子领域中具有广泛的应用前景。无论是在电力变频器、工业电机驱动器,还是高频开关电路和频繁开关应用中,扬杰MG25P12E1 IGBT模块都能够实现稳定可靠的性能,为用户提供出色的电力转换解决方案。
